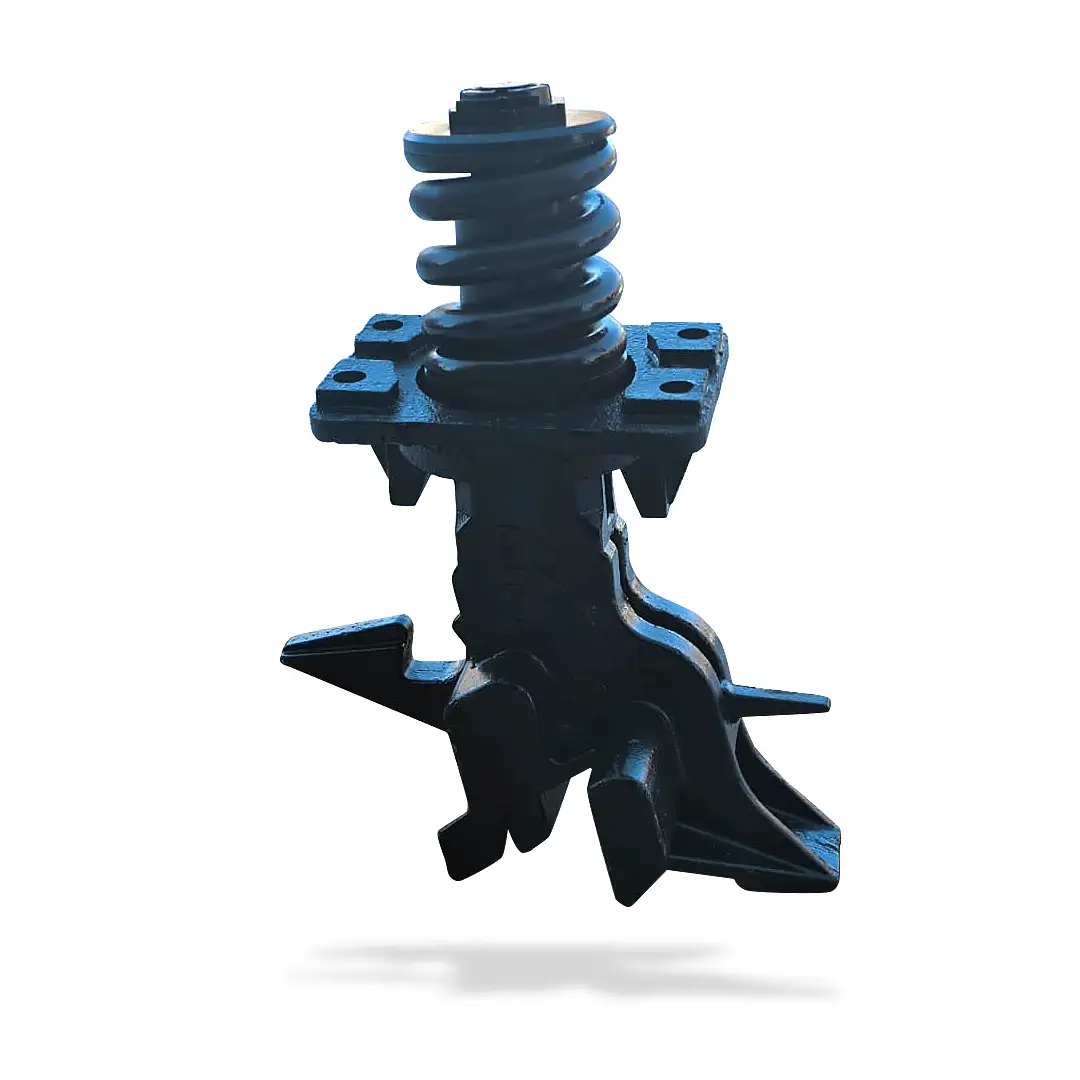

Автосцепка А5 (Н7А.10.02.000 СБ)

Добавьте свой отзыв

Наша компания изготавливает автосцепки по собственной технической документации, а так же по чертежам и образцам заказчика.

Сцепка предназначена для осуществления сцепления единиц подвижного состава без участия (либо при минимальном участии) человека

Чтобы купить автосцепку А5 обратитесь по телефону, либо отправьте заявку на электронную почту.

Артикул: А5-Н7А.10.02.000 СБ
Фильтры

Стоимость зависит от многих факторов и постоянно меняется. Актуальную цену уточняйте в отделе по работе с клиентами.

×

    Заказать

    Добавить в список желанийДобавлено в список желанийУдалено из списка желаний 0
    Сравнить

    Сцепка состоит из стального литого корпуса, замыкающего механизма, механизма расцепления, амортизирующего устройства и тяги. Сцепка автоматическая глухая не поворотная, тип А5. По чертежам Н7А.10.02.000 СБ, Н7Б.10.02.000 СБ (удлиненная)

    Чертеж Автосцепка А5 (Н7А.10.02.000 СБ)

    1-стакан; 2-рычаг; 3-пружина замка; 4-корпус; 5-замок; 6-крышка; 7-гайка; 8-валик; 9-валик; 10-шайба; 11-шайба специальная; 12-тяга; 13-пружина амортизирующая; 14-пружина центрирующая; 15-болт; 16-гайка.

    Спецификация: Автосцепка А5 (Н7А.10.02.000 СБ)

    Габариты
    Длина, L, мм

    700

    Ширина, мм

    454

    Высота, H, мм

    280

    Specification
    Сцепление

    автоматическое

    Тип сцепки

    глухая не поворотная, тип А5

    Статистическое усилие, кН

    70

    Масса конструктивная, кг, не более

    88

    Материал

    Сталь

    Принцип работы

    Сцепление сцепок происходит автоматически при соударении вагонеток. Для расцепления сцепок необходимо нажать на рычаг расцепления 11 одной из сцепок и развести вагонетки.

    Корпус сцепки имеет крюк, который может использоваться для присоединения тягового каната лебедки при маневровых работах. Сцепка рассчитана на тяговую нагрузку 70 кН с шестикратным запасом прочности. Каждая сцепка подвергается испытанию статической нагрузкой, равной удвоенной величине тягового усилия.
