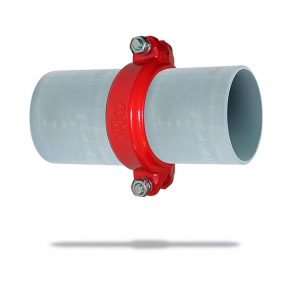

Муфта трубопроводная разъемная Ду25
Муфта трубопроводная разъемная предназначена для соединения труб диаметрами условного прохода Ду25 трубопроводов установок пожаротушения.
Описание замковых соединений трубопроводов Ду25
Чтобы собрать замковые соединения трубопроводов Ду25 требуется произвести накатку или нарезку канавок на концах труб или деталей трубопровода (отводы, тройники и т.д.)
Варианты канавок для муфтового соединения труб
Размеры канавок, изготавливаемые накаткой | ||||||||||
Dy, мм | Трубы водога- зопроводные ГОСТ 3262-75 | Трубы электросварные ГОСТ 10704-91 | D1, мм | ΔD1,мм | b, мм | Δb, мм | A, мм | ΔA, мм | ||
D, мм | s, мм | D, мм | s, мм | |||||||
25 | 33,5 | 2,8 | 33,7 | 2,8 | 30,23 | 0 –0,38 | 7,14 | +0,76 –0,76 | 15,88 | +0,76 –0,76 |
Размеры канавок, изготавливаемые нарезкой | ||||||||||
Dy, мм | Трубы водога- зопроводные ГОСТ 3262-75 | Трубы электросварные ГОСТ 10704-91 | D1, мм | ΔD1,мм | b, мм | Δb, мм | A, мм | ΔA, мм | ||
D, мм | s, мм | D, мм | s, мм | |||||||
25 | 33,5 | 4,0 | — | — | 30,23 | 0 –0,38 | 7,95 | +0,76 –0,76 | 15,88 | +0,76 –0,76 |
Характеристики: Муфта трубопроводная разъемная Ду25
Присоединение | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
| ||||||||||
Габариты | ||||||||||
| ||||||||||
Материал изготовления | ||||||||||
| ||||||||||
Тех. характеристики | ||||||||||
|
